技術紹介

フリーベアについて

フリーベアとは

① ボールを使用した搬送

ローラーコンベアの場合、直線的にしかワークを動かす事が出来ませんが、ボールを使用するフリーベアなら、360°方向に動かす事が可能です。

② 低い始動摩擦抵抗値

フリーベアを使用する事で搬送物にかかる摩擦が「滑り摩擦」から「転がり摩擦」に変わるため、搬送物を軽く動かす事が可能になります。( 始動摩擦抵抗値:重量物を動かす際に、止まっている状態から動き出す時の一番初めの抵抗値を指します。)

●フリーベア未使用
●フリーベア使用

フリーベアの構造

① 上向き用・下向き用フリーベア

上向き用

ボール受けに小ボールが入り、その上に大ボールを乗せボールを回転させます。

※斜めおよび横向きでのご使用についてはお問い合わせください。

下向き用

内部に下向き用のボール受けを取りつけることで、小ボールが循環する様に設計されています。

② プレス成形品・切削加工品

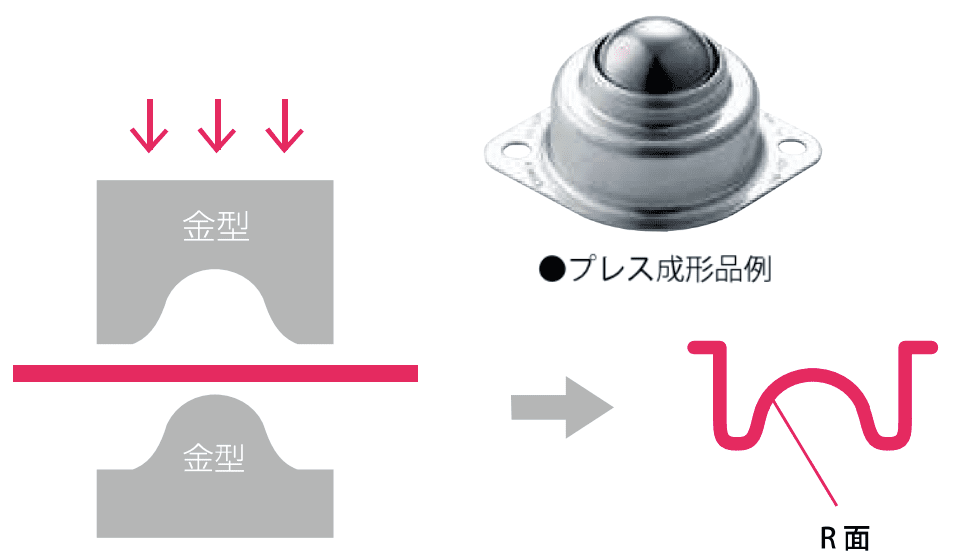

プレス成形品

ボール受けがプレス成形(金型で圧力をかけ、金属板などから成形する加工法)された製品。板材から作ります。

プレス成形とは

金型で圧力をかけ、金属板などから整形する加工法です。

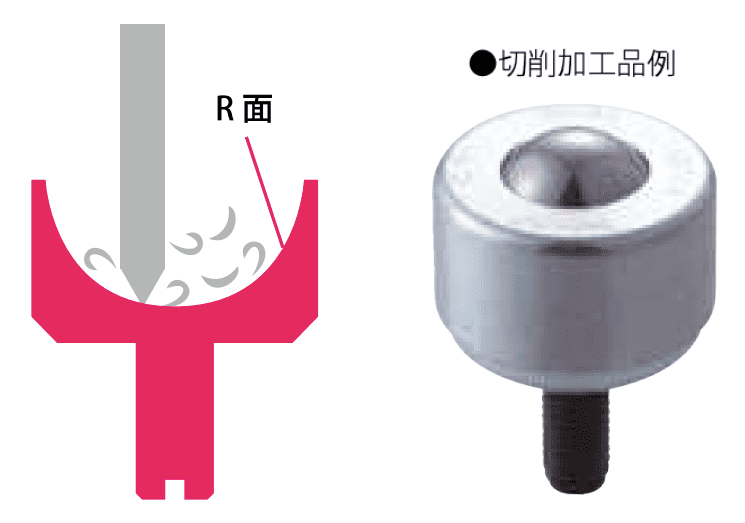

切削加工品

ボール受けが切削加工(刃物で材料を削って、形を成形していく加工法)された製品。丸棒を削って作ります。

切削加工とは

刃物で材料を削って、形を成形していく加工法です。

上記内容より、R面の肉厚がプレス品は薄く、切削品は厚くできています。
※プレス成形品の搬送物単体重量は1,000kgを超えないようにしてください。
