フリーベアテーブル/ユニット

フリーベアユニット

フリーベアユニット

搬送ラインの省力化に最適

重量物搬送時に労力の大幅な省力化を実現。
また既存の装置に合わせたカスタムメイドにも対応し、低コストでご要望に応じた搬送システムを構築できます。

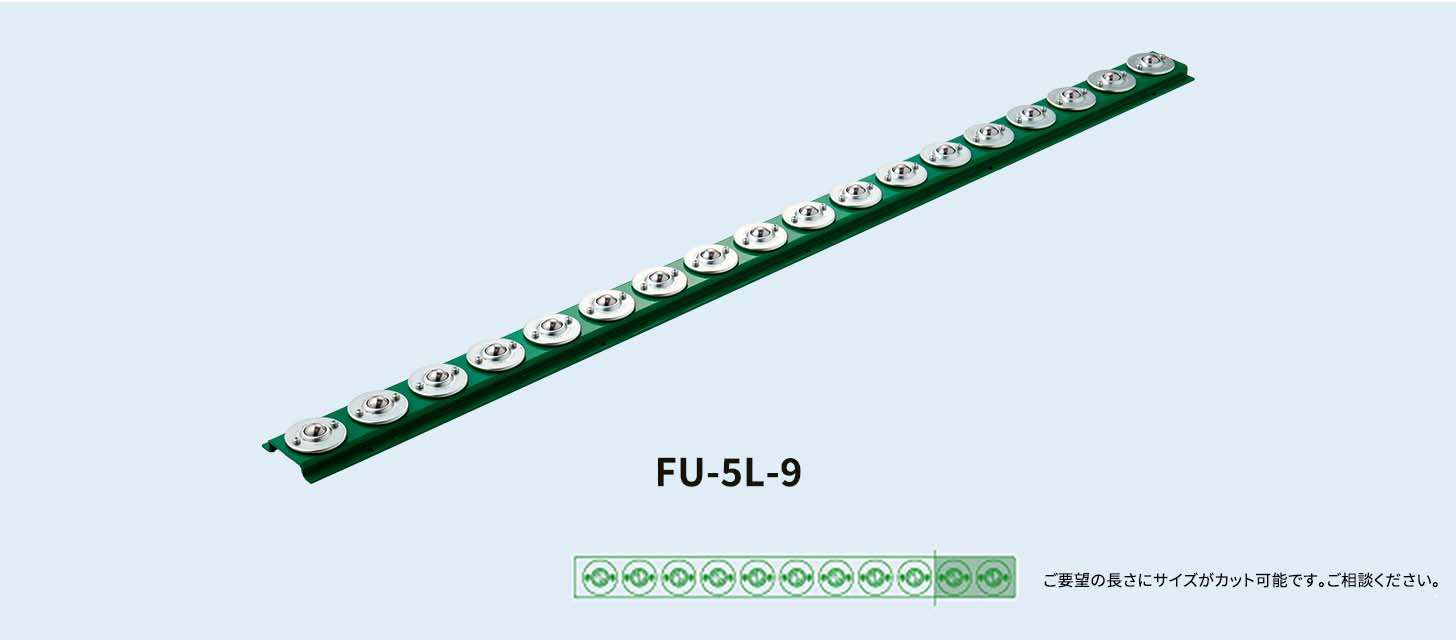

FU-5L シリーズ

ご要望の長さにサイズカットが可能です。ご相談ください。

(単位:mm)

型式ABCDEFGHIJ全長KX(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)
FU-5L-942592150ピッチ×17=85025200ピッチ×4=8005010-φ4.510.810.290051C-5L
(18個)
1.8kgDXFPDF図面
FU-5L-1850ピッチ×35=1,750200ピッチ×8=1,60010018-φ4.51,800C-5L
(36個)
3.4kgDXFPDF図面

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

FUシリーズ

ご要望の長さにサイズカットが可能です。ご相談ください。

(単位:mm)

型式ABCDEFG
(参考値)
HIJ全長
(参考値)
KL(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)
FU-C8L-100588034.650502-φ5.52014.610068.5C-8L-SL4
(1個)
0.3kgDXFPDF図面
FU-C8L-2001001002-φ5.5200C-8L-SL4
(2個)
0.6kgDXFPDF図面
FU-C8L-300100ピッチ×2=2001004-φ5.5300C-8L-SL4
(3個)
0.9kgDXFPDF図面
FU-C8L-400100ピッチ×3=3002004-φ5.5400C-8L-SL4
(4個)
1.2kgDXFPDF図面
FU-C8L-500100ピッチ×4=4003004-φ5.5500C-8L-SL4
(5個)
1.5kgDXFPDF図面

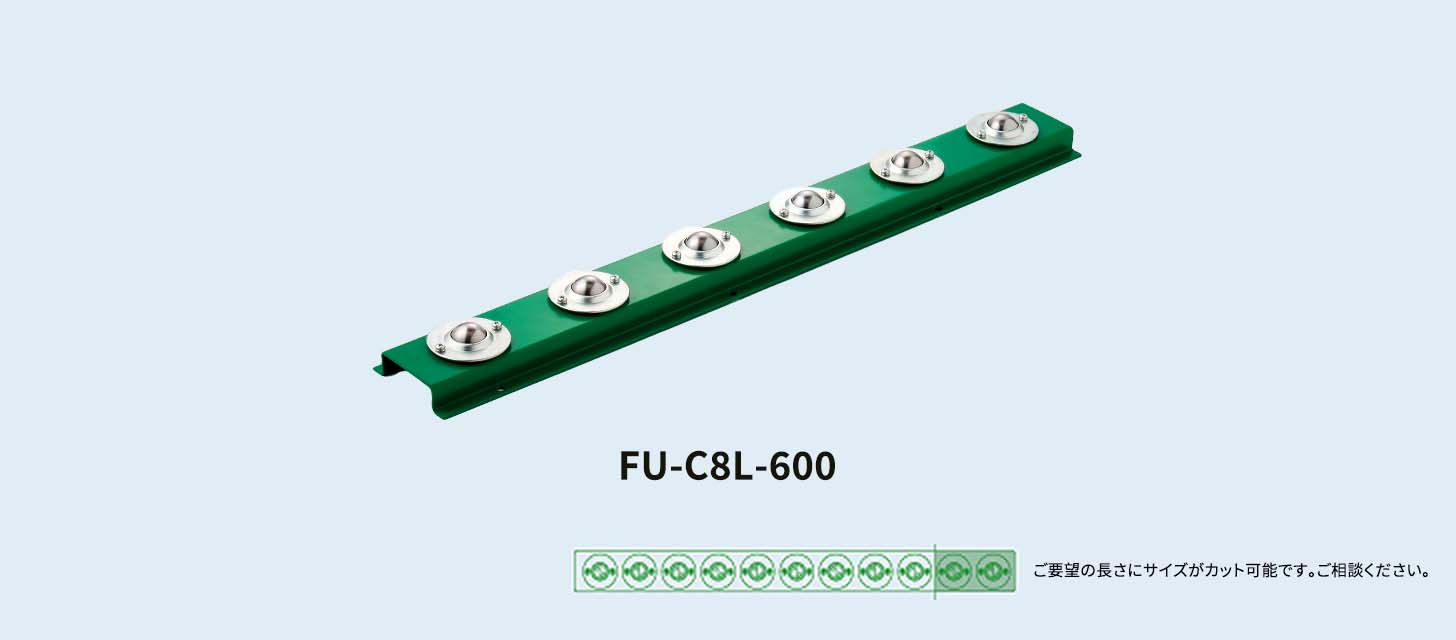

FU-C8L-600100ピッチ×5=5004004-φ5.5600C-8L-SL4
(6個)
1.8kgDXFPDF図面
FU-C8L-700100ピッチ×6=6005004-φ5.5700C-8L-SL4
(7個)
2.0kgDXFPDF図面
FU-C8L-800100ピッチ×7=7006004-φ5.5800C-8L-SL4
(8個)
2.3kgDXFPDF図面
FU-C8L-900100ピッチ×8=8007004-φ5.5900C-8L-SL4
(9個)
2.6kgDXFPDF図面
FU-C8L-1000100ピッチ×9=900400ピッチ×2=8006-φ5.51000C-8L-SL4
(10個)
2.9kgDXFPDF図面
FU-C8L-1100100ピッチ×10=1000450ピッチ×2=9006-φ5.51100C-8L-SL4
(11個)
3.2kgDXFPDF図面
FU-C8L-1200100ピッチ×11=1100500ピッチ×2=10006-φ5.51200C-8L-SL4
(12個)
3.5kgDXFPDF図面
FU-C8L-1300100ピッチ×12=1200550ピッチ×2=11006-φ5.51300C-8L-SL4
(13個)
3.8kgDXFPDF図面
FU-C8L-1400100ピッチ×13=1300600ピッチ×2=12006-φ5.51400C-8L-SL4
(14個)
4.1kgDXFPDF図面
FU-C8L-1500100ピッチ×14=1400650ピッチ×2=13006-φ5.51500C-8L-SL4
(15個)
4.4kgDXFPDF図面
FU-C8L-1600100ピッチ×15=1500700ピッチ×2=14006-φ5.51600C-8L-SL4
(16個)
4.7kgDXFPDF図面
FU-C8L-1700100ピッチ×16=1600750ピッチ×2=15006-φ5.51700C-8L-SL4
(17個)
5.0kgDXFPDF図面
FU-C8L-1800100ピッチ×17=1700800ピッチ×2=16006-φ5.51800C-8L-SL4
(18個)
5.2kgDXFPDF図面
FU-9-7575ピッチ×11=82537.5200ピッチ×4=8005010-φ5.5900C-8L-SL4
(12個)
3.0kgDXFPDF図面
FU-18-7575ピッチ×23=1725200ピッチ×8=160010018-φ5.51800C-8L-SL4
(24個)
6.0kgDXFPDF図面
型式ABCDEFG
(参考値)
HIJ全長
(参考値)
KL(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

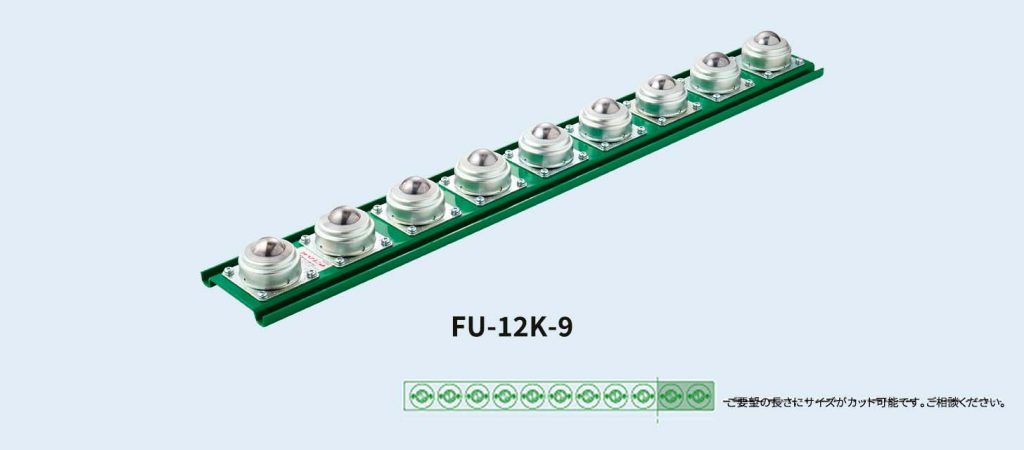

FU-12K シリーズ

ご要望の長さにサイズカットが可能です。ご相談ください。

(単位:mm)

型式ABCD全長X(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)
FU-12K-9100ピッチ×8=800200ピッチ×4=80010-φ750900C-12K
(9個)
8.2kgDXFPDF図面
FU-12K-18100ピッチ×17=1,700200ピッチ×8=1,60018-φ71001,800C-12K
(18個)
16.4kgDXFPDF図面

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

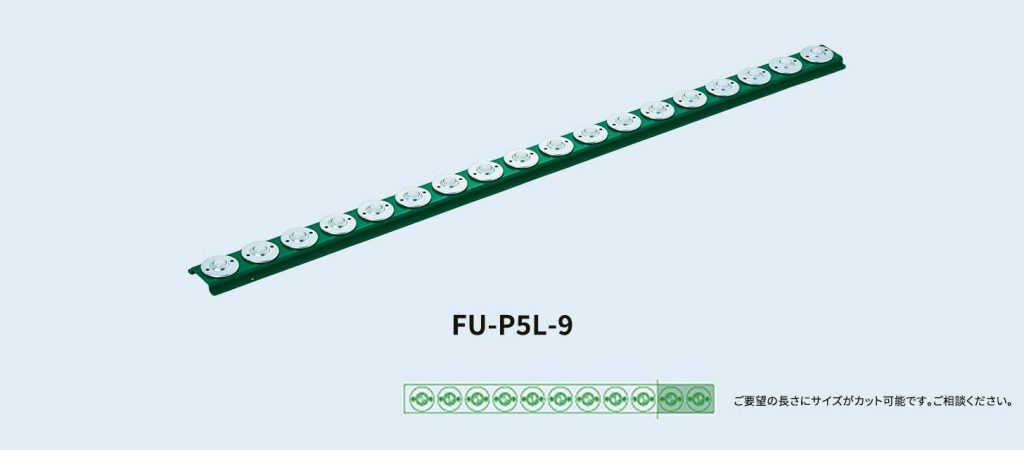

FU-P5L シリーズ

ご要望の長さにサイズカットが可能です。ご相談ください。

(単位:mm)

型式ABCDEFGHIJ全長KX(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)
FU-P5L-942592150ピッチ×17=85025200ピッチ×4=8005010-φ4.510.810.290051P-5L
(18個)
1.6kgDXFPDF図面
FU-P5L-1850ピッチ×35=1750200ピッチ×8=160010018-φ4.51800P-5L
(36個)
2.9kgDXFPDF図面

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

FU-P シリーズ

ご要望の長さにサイズカットが可能です。ご相談ください。

(単位:mm)

型式ABCDEFG
(参考値)
HIJ全長
(参考値)
KL(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)
FU-P8L-100588034.650502-φ5.52014.610068.5P-8L-SL4
(1個)
0.2kgDXFPDF図面
FU-P8L-2001001002-φ5.5200P-8L-SL4
(2個)
0.5kgDXFPDF図面
FU-P8L-300100ピッチ×2=2001004-φ5.5300P-8L-SL4
(3個)
0.7kgDXFPDF図面
FU-P8L-400100ピッチ×3=3002004-φ5.5400P-8L-SL4
(4個)
0.9kgDXFPDF図面
FU-P8L-500100ピッチ×4=4003004-φ5.5500P-8L-SL4
(5個)
1.2kgDXFPDF図面

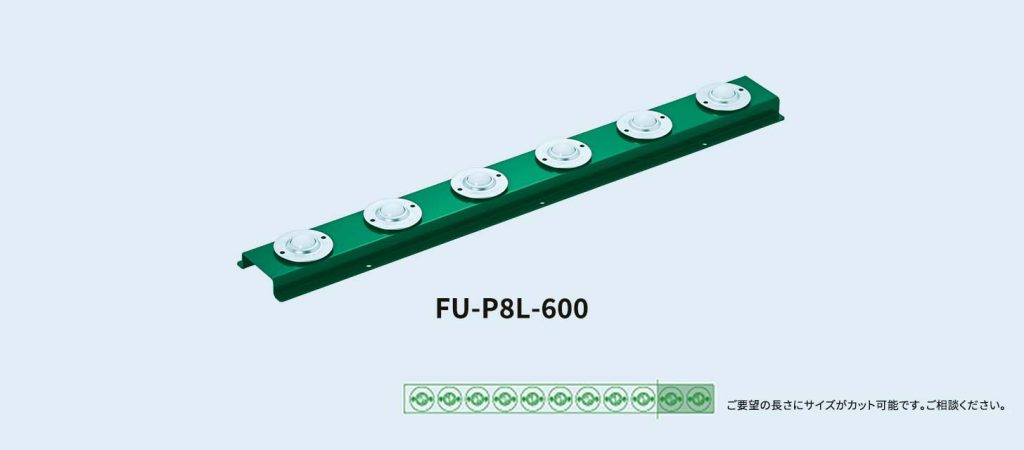

FU-P8L-600100ピッチ×5=5004004-φ5.5600P-8L-SL4
(6個)
1.4kgDXFPDF図面
FU-P8L-700100ピッチ×6=6005004-φ5.5700P-8L-SL4
(7個)
1.6kgDXFPDF図面
FU-P8L-800100ピッチ×7=7006004-φ5.5800P-8L-SL4
(8個)
1.8kgDXFPDF図面
FU-P8L-900100ピッチ×8=8007004-φ5.5900P-8L-SL4
(9個)
2.1kgDXFPDF図面
FU-P8L-1000100ピッチ×9=900400ピッチ×2=8006-φ5.51000P-8L-SL4
(10個)
2.3kgDXFPDF図面
FU-P8L-1100100ピッチ×10=1000450ピッチ×2=9006-φ5.51100P-8L-SL4
(11個)
2.5kgDXFPDF図面
FU-P8L-1200100ピッチ×11=1100500ピッチ×2=10006-φ5.51200P-8L-SL4
(12個)
2.8kgDXFPDF図面
FU-P8L-1300100ピッチ×12=1200550ピッチ×2=11006-φ5.51300P-8L-SL4
(13個)
3.0kgDXFPDF図面
FU-P8L-1400100ピッチ×13=1300600ピッチ×2=12006-φ5.51400P-8L-SL4
(14個)
3.2kgDXFPDF図面
FU-P8L-1500100ピッチ×14=1400650ピッチ×2=13006-φ5.51500P-8L-SL4
(15個)
3.5kgDXFPDF図面
FU-P8L-1600100ピッチ×15=1500700ピッチ×2=14006-φ5.51600P-8L-SL4
(16個)
3.7kgDXFPDF図面
FU-P8L-1700100ピッチ×16=1600750ピッチ×2=15006-φ5.51700P-8L-SL4
(17個)
4.0kgDXFPDF図面
FU-P8L-1800100ピッチ×17=1700800ピッチ×2=16006-φ5.51800P-8L-SL4
(18個)
4.2kgDXFPDF図面
FU-P9-7575ピッチ×11=82537.5200ピッチ×4=8005010-φ5.5900P-8L-SL4
(12個)
2.4kgDXFPDF図面
FU-P18-7575ピッチ×23=1,725200ピッチ×8=160010018-φ5.51800P-8L-SL4
(24個)
4.7kgDXFPDF図面
型式ABCDEFG
(参考値)
HIJ全長
(参考値)
KL(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)

取付のフリーベアは用途により、ステンレス製など選定が可能です。

FU-P12K シリーズ

ご要望の長さにサイズカットが可能です。ご相談ください。

(単位:mm)

型式ABCD全長X(使用フリーベア)自重データ
ダウンロード
(DXF/PDF)
FU-P12K-9100ピッチ×8=800200ピッチ×4=80010-φ750900P-12K
(9個)
6.6kgDXFPDF図面
FU-P12K-18100ピッチ×17=1700200ピッチ×8=160018-φ71001800P-12K
(18個)
13.1kgDXFPDF図面

取付のフリーベアは用途により、ステンレス製、ボール樹脂製など選定が可能です。

「PART Community」のサイトから弊社製品の3Dデータのダウンロードが可能です。
